钣金折弯加工的精度控制是一个综合性的工艺过程，涉及材料、设备、模具、操作及检测等多个环节。以下是对各环节的详细解析与扩展技巧，旨在帮助提升加工精度：
1. 材料选择与预处理
材料特性分析：不同材料（如不锈钢、铝、碳钢）的回弹差异显著。铝的延展性较好，回弹量通常为1°~3°，而不锈钢可达3°~5°，需针对性补偿。
注意材料轧制方向，折弯线与纹理方向垂直时回弹较小，平行时需增加补偿角度。
预处理细节：激光或等离子切割后的毛刺需彻底清除（如使用倒角机），避免折弯时应力集中导致开裂或尺寸偏差。
对表面有涂层的材料（如镀锌板），需评估涂层在折弯中的剥离风险，必要时调整模具间隙。
2. 模具选择与维护

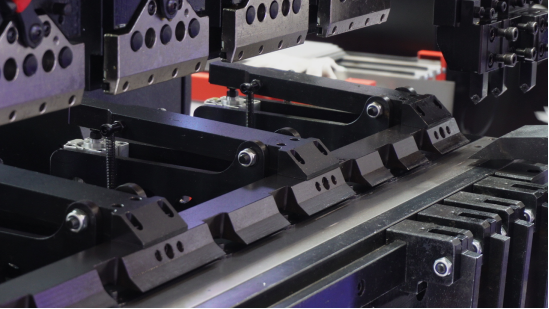

模具选型规则：V槽宽度（V开口）通常为材料厚度（T）的6~8倍（如T=2mm，V槽选12~16mm），硬质材料（如不锈钢）取较大值以减少应力。
复杂形状零件采用分段模具或定制模具，避免干涉并提高精度。
模具维护策略：定期用千分尺测量模具关键尺寸，磨损超过0.05mm时需修复或更换。
采用超声波探伤检测模具内部裂纹，预防突发断裂。
3. 折弯参数优化
压力调整计算公式：折弯力（吨）= (1.42×材料抗拉强度×T²×L) / (V槽宽度×1000)，其中L为折弯长度（mm）。需根据计算结果调整设备压力，避免过载或不足。
速度与角度补偿：厚板或高精度零件采用“多步折弯”工艺，分阶段加压减少回弹。

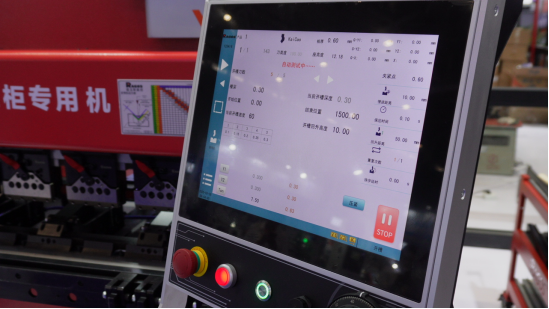

利用设备自带的角度传感器实时反馈，动态调整下模深度。
4. 设备精度校准

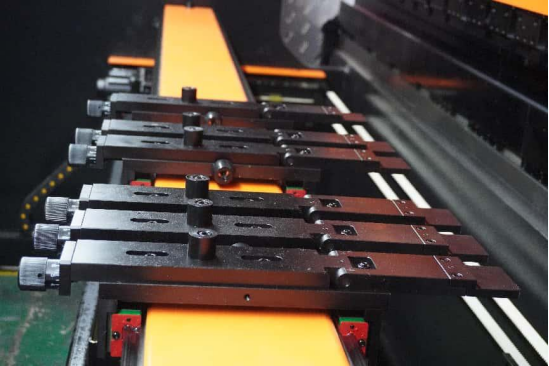

关键校准点：后挡料（Back Gauge）定位精度需每周校验，误差控制在±0.1mm内。
检查液压系统油温（建议20~40℃），油温过高会导致压力波动，影响重复定位精度。
设备水平度校准，避免因地基沉降导致机身倾斜。
5. 操作规范与经验
标准化流程（SOP）：制定折弯顺序规则，如“先短边后长边”“先内角后外角”，减少累积误差。
使用定位夹具或磁性靠山，确保批量生产的一致性。

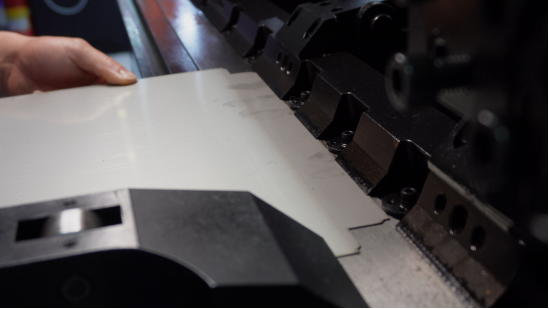

操作技巧：对高精度零件，采用“试折-测量-补偿”循环，直至角度达标。
折弯长板时，中间部位易下垂，可增加辅助支撑或分段加压。
6. 检测与补偿技术
先进检测工具：三维激光扫描仪快速获取整体轮廓数据，对比CAD模型生成偏差报告。

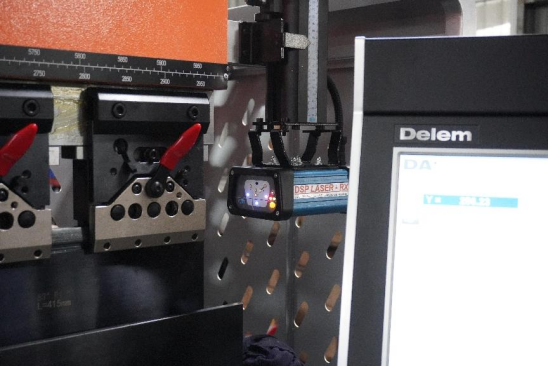

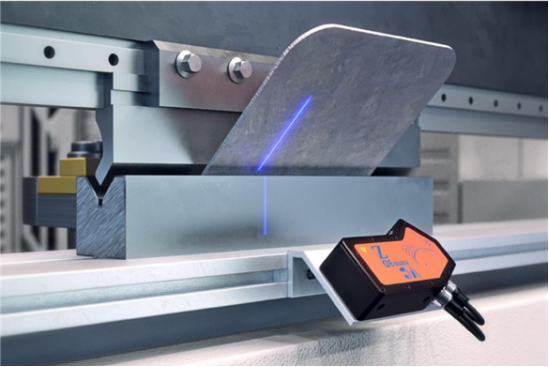

在线角度测量系统（如BLM Group的实时监控技术），自动调整后续折弯参数。
补偿策略：根据历史数据建立回弹数据库，针对不同材料-厚度组合预设补偿值。
多道折弯时采用“过弯-回弹”补偿法，如目标90°时先折至88°，回弹后达标。
7. 常见问题与深度解决方案
角度偏差原因：回弹计算错误或模具磨损。解决方案：采用“负间隙”折弯（上模深入下模约0.1T）增加塑性变形。
尺寸偏移：原因：后挡料松动或编程错误。解决方案：使用双伺服后挡料系统，定位精度达±0.01mm。
表面压痕原因：模具粗糙或压力过大。解决方案：模具表面抛光至Ra0.4μm，或采用尼龙防护膜覆盖材料。
8. 环境与综合管理
温湿度控制：车间温度保持在20±2℃，避免材料热胀冷缩（如铝材温度每变化10℃，每米长度变化约0.24mm）。
数据化管理：建立工艺参数数据库，记录每批次的材料批次、模具编号、折弯参数及检测结果，便于追溯与优化。
总结
钣金折弯的高精度要求综合运用材料学、机械工程与数字化技术。通过科学选材、模具精细化维护、参数智能化补偿，以及严格的操作规范，可将公差控制在±0.1mm以内。持续的技术培训与数据积累是提升精度的核心，结合行业前沿技术（如AI预测回弹），可进一步突破精度瓶颈。
