数控折弯机中光栅尺与磁栅尺的差异分析

发布:2025-08-08 08:38:51
浏览: 2 次

在数控折弯机的精密控制体系中,光栅尺与磁栅尺作为核心的位置检测元件,直接影响设备的折弯精度和运行稳定性。二者虽同为线性测量装置,但在工作原理、性能表现及应用场景上存在显著差异,以下从多维度展开详细分析。


工作原理的本质区别

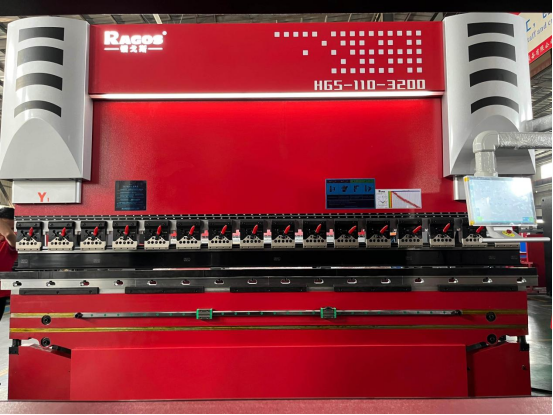

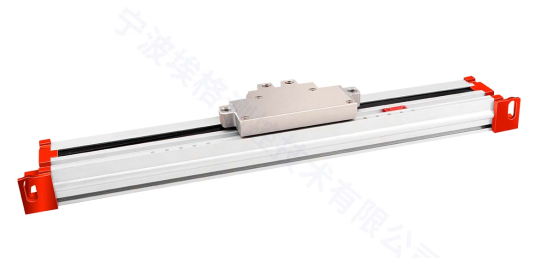

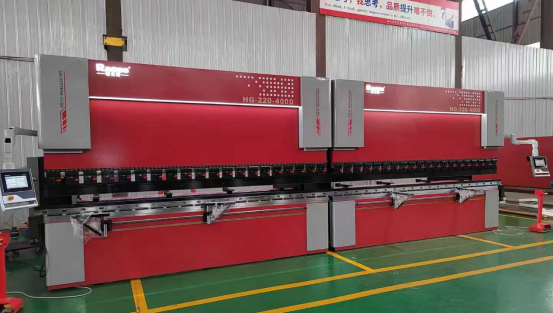

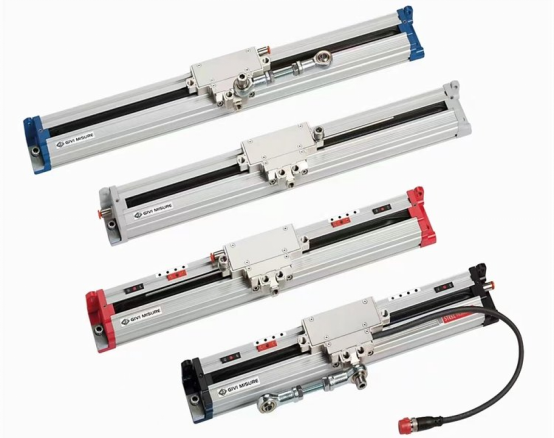

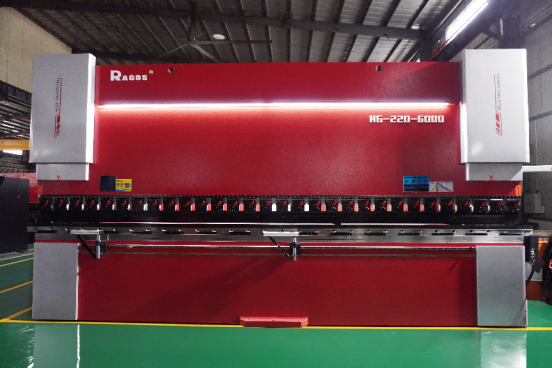

光栅尺基于光学反射原理实现测量。其核心部件包括标尺光栅和指示光栅,标尺光栅固定在折弯机滑块或工作台,指示光栅随运动部件移动。当光源照射光栅时,两组光栅的刻线交叉形成莫尔条纹,通过光电传感器捕捉条纹移动数量,经信号处理换算成位移量。刻线密度是关键参数,常见规格为50线/毫米至200线/毫米,高密度刻线可实现微米级分辨率。


磁栅尺则依赖电磁感应原理工作。它由磁性标尺和磁头组成,磁性标尺表面预先录制等距磁信号(通常以20μm为一个周期),磁头通过电磁感应读取磁信号变化。测量时,磁头相对标尺移动产生交变电流,通过检测信号周期数计算位移。磁信号的剩磁稳定性直接决定测量基准的可靠性,优质磁栅尺的磁信号保存年限可达10年以上。


精度表现与误差特性

光栅尺的优势在于静态精度突出,在恒温环境下可达到±0.001mm/m的线性精度,重复定位误差控制在0.002mm以内。但受温度影响较大,环境温度每变化 1℃,可能产生 10-15μm/m 的热膨胀误差,因此高端机型需配备温度补偿系统。

磁栅尺的线性精度通常为 ±0.005mm/m,虽略低于光栅尺,但动态响应更优,在10m/s的高速运动下仍能保持稳定输出。其误差特性表现为累积误差较小,适合长行程测量(最长可至30米),而光栅尺在超过3米行程时,拼接误差会显著增加。


环境适应性对比

在粉尘环境中,光栅尺的光学系统易受污染,当粉尘覆盖刻线面积超过 30% 时会出现测量跳变,因此必须配备专用防尘罩。而磁栅尺对非磁性粉尘不敏感,仅当铁屑附着量超过 5g/m 时才需清理。

湿度方面,光栅尺在相对湿度>85%时会出现雾气凝结,导致信号衰减;磁栅尺的耐湿阈值可达95%,且在短期浸水(<30分钟)后仍能正常工作。此外,磁栅尺抗振动性能更优,可承受100Hz、10g加速度的持续振动,而光栅尺在相同条件下会出现刻线疲劳损伤。

安装维护与成本差异

光栅尺安装要求严格平行度(≤0.1mm/m),需使用精密调整支架,安装工时通常是磁栅尺的 2-3 倍。日常维护需定期用无水乙醇清洁光学表面,每运行1000小时需校准一次。

磁栅尺安装允许±0.5mm/m的平行度误差,采用卡扣式固定,安装效率更高。维护方面,仅需每半年用专用磁头清洁剂处理一次,校准周期可延长至3000小时。成本上,同规格磁栅尺价格约为光栅尺的 60-70%,但在长行程(>5米)应用中,磁栅尺的综合成本优势更明显。


应用场景选择建议

对于高精度折弯(如厚度<1mm的不锈钢件),要求折弯角度误差<0.1°时,应优先选择光栅尺;而在中厚板(>6mm)折弯或恶劣环境(如造船厂、煤矿设备加工)中,磁栅尺的耐用性更具优势。

批量生产线上,磁栅尺的低维护特性可减少停机时间;单件小批量精密加工则更适合光栅尺的高精度表现。在选择时,还需考虑设备预期寿命——光栅尺的平均无故障时间(MTBF)约为15000小时,磁栅尺则可达20000小时以上。

通过上述对比可见,光栅尺与磁栅尺并非简单的优劣关系,而是需根据具体加工要求、环境条件及成本预算进行针对性选择,以实现数控折弯机性能与经济性的最优平衡。


综合评判光栅尺与磁栅尺的区别主要体现在工作原理、精度、环境适应性和维护难度等方面:

光栅尺通过光学玻璃刻线与读数头配合,利用光的干涉/衍射原理测量位移,磁栅尺通过磁性材料录制的磁场变化检测位移。光栅尺分辨率可达0.1μm甚至更高,适合纳米级精密测量;磁栅尺精度通常为±0.01mm,适用于普通工业场景。光栅尺对灰尘、油污敏感,需定期清洁维护,磁栅尺耐水、耐油污、耐振动,适合恶劣工业环境。

磁栅尺适用于普通折弯机场景(如普通钣金加工、批量生产),尤其是工作环境油污多、粉尘大、振动强的情况。优势是抗污染、维护简单、成本低,精度完全满足常规折弯需求。

光栅尺用于高精度折弯(如精密零件、角度公差≤±0.05°),且需配套全密封防护装置(避免污染)和减震安装结构(减少振动影响)。
